Вентилятор с НЗЛ /FP

Главная страница / Оборудование / Канальные системы MWG / Оборудование для прямоугольных каналов MWG LXP / Вентилятор с НЗЛ /FP





Прямоугольный канальный вентилятор серии /FP с прямым приводом от электродвигателя «свободное колесо» с лопатками загнутыми назад.

Описание

Прямоугольный канальный вентилятор с лопатками загнутыми назад серии /FP имеет лучшее соотношение аэродинамики к цене. Рекомендуется в качестве бюджетного решения для наборных систем приточной и вытяжной вентиляции при необходимости высоких напоров на сеть.



Конструкция
Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо окрашено порошковой краской, что повышает его коррозионную стойкость. Колесо опрессованно на вал стандартного асинхронного двигателя без термоконтактов.



Регулирование
Производительность вентиляторов /FP необходимо осуществлять с помощью частотных преобразователей.

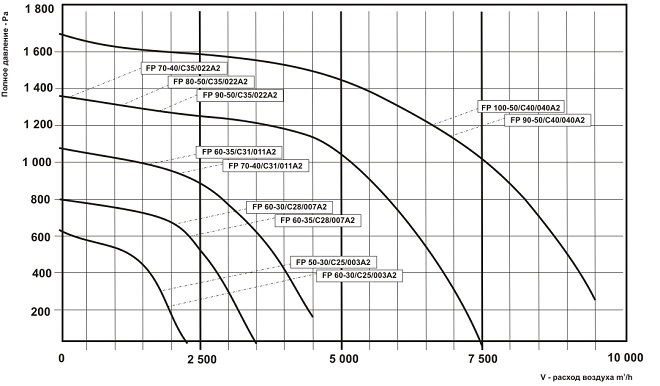

Диаграмма подбора
Технические характеристики вентиляторов /FP

Обозначение
Производи-тельность Q, м3/ч
Максимальное статическое давление Р, Па
Питающее напряжение, фазность/В
Макси-мальный ток, А
Макс. Эл-ая мощность, Вт
Скорость вращения при макс. КПД об/мин
FP 50-30/C25.003A2
2200
620
3/380
1,0
0,37
2800
FP 60-30/ C25.003A2
2200
620
3/380
1,0
0,37
2800
FP 60-30/C28.007A2
3500
800
3/380
1,8
0,75
2830
FP 60-35/C28.007A2
3500
800
3/380
1,8
0,75
2830
FP 60-35/C31.011A2
4500
1080
3/380
2,5
1,1
2830
FP 70-40/C31.011A2
4500
1080
3/380
2,5
1,1
2830
FP 70-40/C35.022F2
7500
1320
3/380
4,8
2,2
2840
FP 80-50/C35.022F2
7500
1320
3/380
4,8
2,2
2840
FP 90-50/C35.022F2
7500
1320
3/380
4,8
2,2
2840
FP 90-50/C40.040A2
9500
1690
3/380
8,1
4
2850
FP 100-50/C40.040A2
9500
1690
3/380
8,1
4
2850

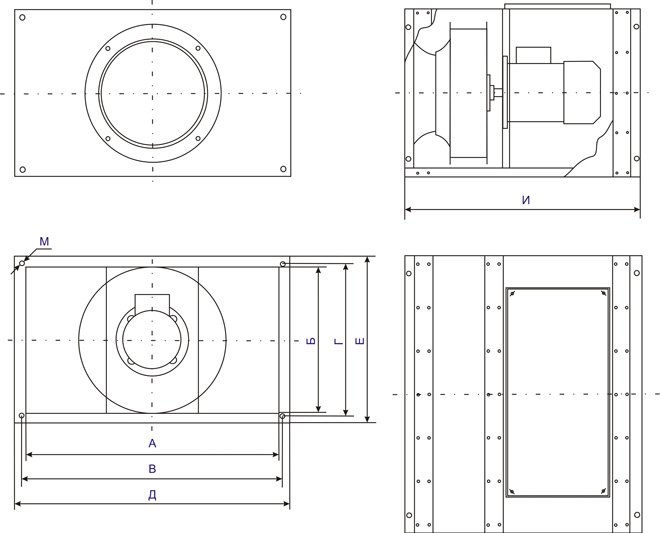

Габаритные данные вентиляторов /FP

Обозначение
Габариты, мм
Вес,кг
А Б В Г Д Е И М
FP 50-30/C25.003A2
500
 300 520 320 540 340 458 М8 28
FP 60-30/ C25.003A2
600
 300 620 320 640 340 498 М8 31
FP 60-30/C28.007A2
600
 300 620 320 640 340 498 М8 37
FP 60-35/C28.007A2
600
 350 620 370 640 390 498 М8 39
FP 60-35/C31.011A2
600
 350 620 370 640 390 498 М8 40
FP 70-40/C31.011A2
700
 400 720 420 740 440 568 М8 47
FP 70-40/C35.022F2
700
 400 720 420 740 440 568 М8 53
FP 80-50/C35.022F2
800
 500 820 520 840 540 635 М8 70
FP 90-50/C35.022F2
900
 500 920 520 940 540 650 М8 76
FP 90-50/C40.040A2
900
 500 920 520 940 540 650 М8 78
FP 100-50/C40.040A2
1000
 500 1020 520 1040 540 670 М8 86
