Вентилятор с ВЗЛ /FF





Прямоугольный канальный вентилятор серии /FF на основе двигателя с внешним ротором и вентилятора с лопатками загнутыми вперед.

Описание

Прямоугольный канальный вентилятор с лопатками загнутыми вперед серии /FF имеет низкое энергопотребление. Рекомендуется в качестве бюджетного решения для наборных систем приточной и вытяжной вентиляции при необходимости средних напоров на сеть.



Конструкция

Корпус вентилятора изготовлен из оцинкованной стали.



Регулирование

Производительность вентиляторов /FF необходимо осуществлять с помощью частотных преобразователей или регуляторов скорости.



Диаграмма подбора


Технические характеристики вентиляторов /FF


Обозначение
Производи-тельность Q, м3/ч
Максимальное статическое давление Р, Па
Питающее напряжение, фазность/В
Макси-мальный ток, А
Макс. Эл-ая мощность, Вт
Скорость вращения при макс. КПД об/мин
FF 40-20/E.14.2E
1000
490
1/220
1.6
0.36
1850
FF 60-30/E28.4E
2800
600
1/220
4.7
1.05
1230
FF 60-30/E28.2D
3200
630
3/380
2.7
1.32
1330
FF 60-35/E31.4D
4500
590
3/380
3.9
2.18
1310
FF 70-40/E35.4D
7000
800
3/380
8.0
4.36
1300
FF 80-50/E40.4D
9000
1100
3/380
8.5
4.92
1210

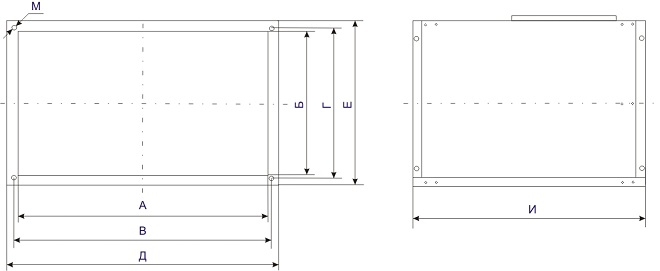

  Габаритные данные вентиляторов /FF

Обозначение
Габариты, мм
Вес,кг
А Б В Г Д Е И М
FF 40-20/E.14.2E
400
200 420 220 440 240 500 М8 20
FF 60-30/E28.4E
600
300 620 320 640 340 650 М8 35
FF 60-30/E28.2D
600
300 620 320 640 340 650 М8 39
FF 60-35/E31.4D
600
350 620 370 640 390 700 М8 46
FF 70-40/E35.4D
700
400 720 420 740 440 800 М8 63
FF 80-50/E40.4D
800
500 820 520 840 540 850 М8 93
